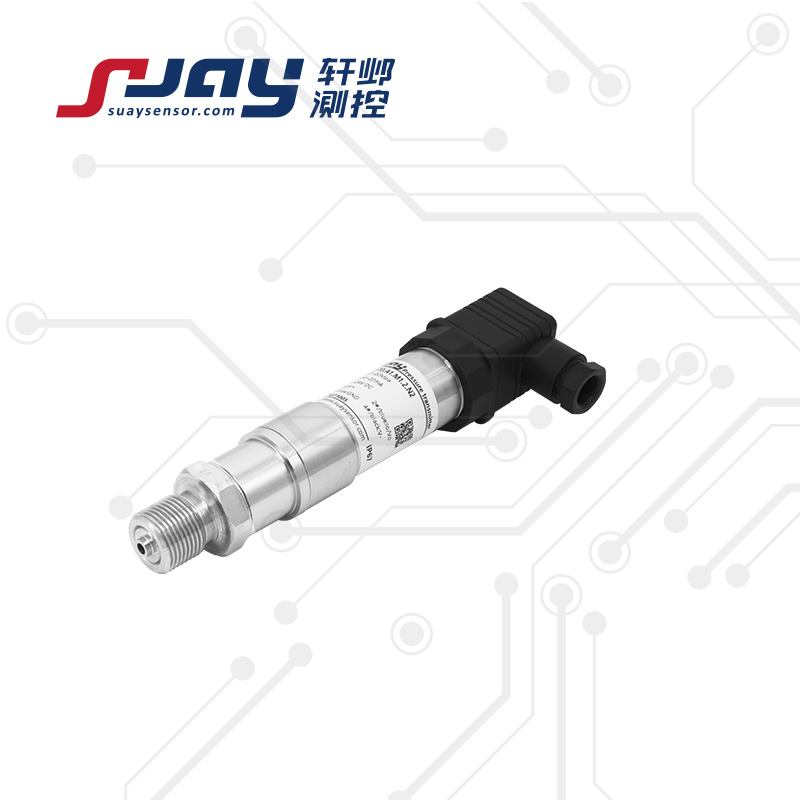

SUAY70高溫壓力變送器

所屬分類：壓力類
產品標簽：
SUAY70 高溫壓力變送器采用耐高溫的硅鈦藍寶石技術的感壓膜片作為核心，可直接測量程200℃介質的壓力，特殊結構設計可測到450℃，匹配特殊的溫度補償和片上線性修正技術，使其在寬泛的溫區內有著極好的綜合性能。測量范圍-0.1~160Mpa，可根據用戶要求選擇量程。

產品范圍

高溫蒸汽測量
航空航天
井下頁巖氣測壓
電廠電站
天然氣管道測壓
熱力供暖
石油石化運輸
能源環保

PDF文檔下載 QQ實時溝通

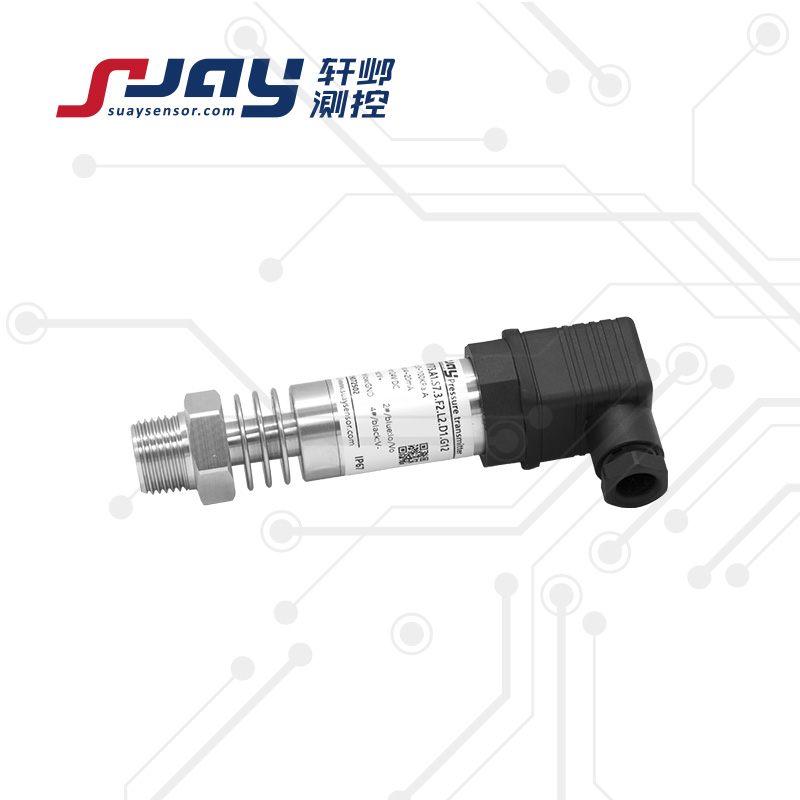

SUAY70高溫壓力變送器

產品詳情

SUAY70 高溫壓力變送器采用耐高溫的硅-藍寶石技術的感壓膜片作為核心，匹配特殊的溫度補償和片上線性修正技術，使其在寬泛的溫區內有著良好的綜合性能。藍寶石材料對溫度變化極不敏感，在-40 至380℃的高溫下，也有著ji佳的彈性力敏特性，不會產生疲勞、滯后、PN 節漂移等現象，并且抗輻射性能優異。耐磨損、抗疲勞的鈦合金感壓膜片，使該系列產品不僅可以承受高溫，更兼具良好的耐用性、抗沖擊性。利用β相高溫力敏材料與合理的結構設計，可將溫度擴展至 450-850℃。該系列壓力傳感器測溫范圍寬，壓力量程覆蓋范圍廣，綜合精度高且穩定性好，測量介質兼容性好，廣泛應用航空航天、航海及造船、石油化工、電廠電站、油田壓力、食品、醫藥、環保、科研院所等針對高溫流體的精準測量，是極佳的高溫壓力測量解決方案。

可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

高溫壓力變送器特點：

工作溫度范圍寬：-40-380℃
量程范圍寬：-100KPa~0···100KPa···260MPa
藍寶石-鈦合金膜片，耐磨損、抗疲勞，防腐蝕，可用于復雜工況
綜合精度高，可進行分段式補償
結構可定制，以適應不同工況，延伸產品適用范圍

高溫壓力傳感器性能指標：

測量范圍	-100KPa~0···10KPa···1MPa···260MPa
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度①	±0.15%FS ±0.25%FS ±0.5%FS ±1%FS
信號輸出/供電	4-20mA 0-5V 0-10V 1-5V			12-30VDC（典型24VDC）
	0.5-4.5V			5VDC/12-30VDC（典型24VDC）
	數字信號輸出RS485			5VDC/5-16VDC/24VDC
工作溫度補償溫度	-40～125℃	-40～150℃	-40～200℃	-40～250℃	-40～450℃
	-20～80℃	-20～130℃	0～150℃	0～200℃	0～200℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年不超過：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 不超過：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 不超過：±0.05%FS/℃
過載能力	60MPa以內2倍滿量程壓力，其它為滿量程的1.5倍
有效測量壽命	﹥10^6壓力循環（P:10-90%FS）
抗振動性	20g，（IEC 60068-2-6）
抗沖擊性	20g，11mS
響應時間	≤2ms
分辨率	大于10-5（通常受限采集顯示設備，理論無限小）
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5 （典型）; G1/2，G1/4 （可轉接）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	IP65（插頭型） IP67（電纜型）
安全防爆	Ex iaⅡ CT6（本安）
傳感器膜片	鈦合金膜片
產品重量	約400克
